Fyr SK2SHF - 1296 och 2320 MHz - QTH JP93VU - Vännäs
| QTH | Granlundsberget, Vännäs - Lokator JP93VU | ||||
| Position | Lat N 64° 15' 58" och E 19° 54' 41" | ||||
| Frekvens | 1296.985 MHz resp 2320.985 MHz MHz | ||||
| Radioutrustning | Byggd av delar från Ericsson mobilbas | ||||
| Slutsteg | - | ||||
| Uteffekt | 10 W på 1296 resp 5 W på 2320 | ||||
| Strömförsörjning | 230 V nät och reservkraft | ||||
| Antennkabel | uppgift saknas | ||||
| Kabelförlust | uppgift saknas | ||||
| Antenn |
1296 Alford-slotantenn 3 dBd 2320 LAN-parabol, 190 grader söder |
||||
| Antennvinst | |||||
| ERP | |||||
| Antennhöjd | 50 m över marken, 290 m över havet och ??? m över medelmarknivån. Mastfotens höjd över havet: 250 m. |
||||
| Logik | Freakin' Beacon från Expanded Spectrum Systems Läs även artikel om FB | ||||
| Identifiering | |||||
| Stationsansvariga | Fura (SM2RIX) |
||||
| Mätprotokoll | |||||
| Bilder | Bilder från fyren i vårt Fotoalbum | ||||
| Övrig information | Konstruktör och byggare av fyren är Micke SM6VJA. Övriga deltagande i projektet har varit SM2DCU, SM2RIX och SM2SXI. Skicka gärna lyssnarrapporter via |
||||

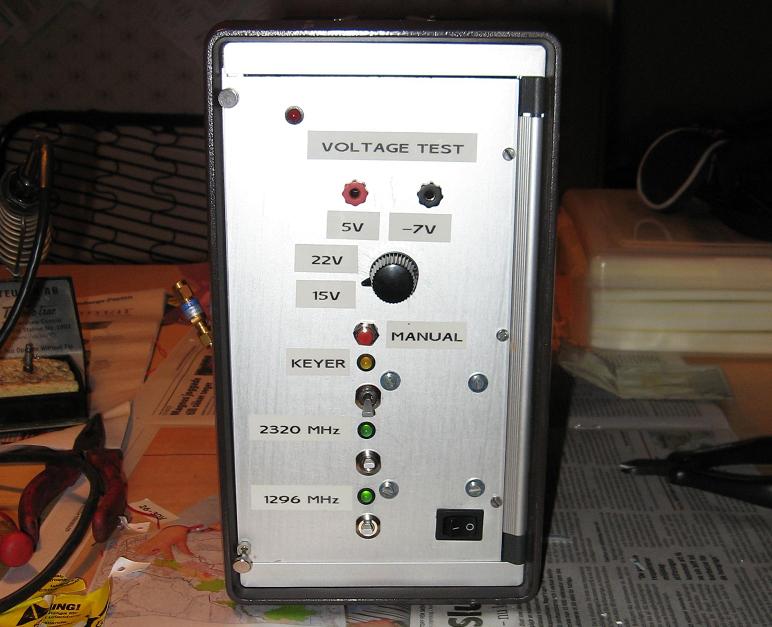

Fyren SK2SHF för 23 och 13 cm byggd av SM6VJA

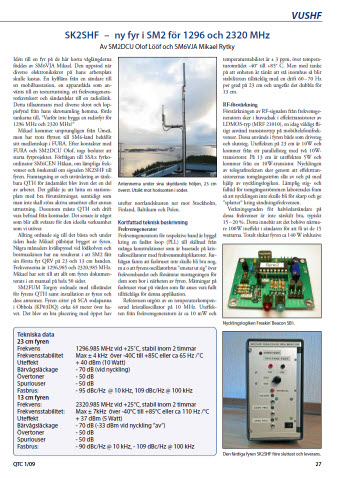

Artikel i QTC nr 1 2009 (Klicka på bilden för att läsa artikeln)
HISTORIA
Första info om SK2SHF. FURA's nya fyr för 23 och 13 cm och den första fyren i SM2-distriktet på dessa frekvenser. Det är FURA-medlemmen Micke SM6VJA som är pappa till fyren. Fyren är nu i slutskedet av byggstadiet och går i provdrift hemma hos Micke i Mölndal. Det är så småningom tänkt att den skall placeras längst ut i kustbandet utanför Umeå. Höjden kommer att bli ca 60 m.ö.h. Förhoppningen är att fyren när den väl är på plats skall vara en bra konditionsindikator samt att få fler att rotera sina antenner norrut! Flyter allt på så kommer fyren att vara i drift under hösten.

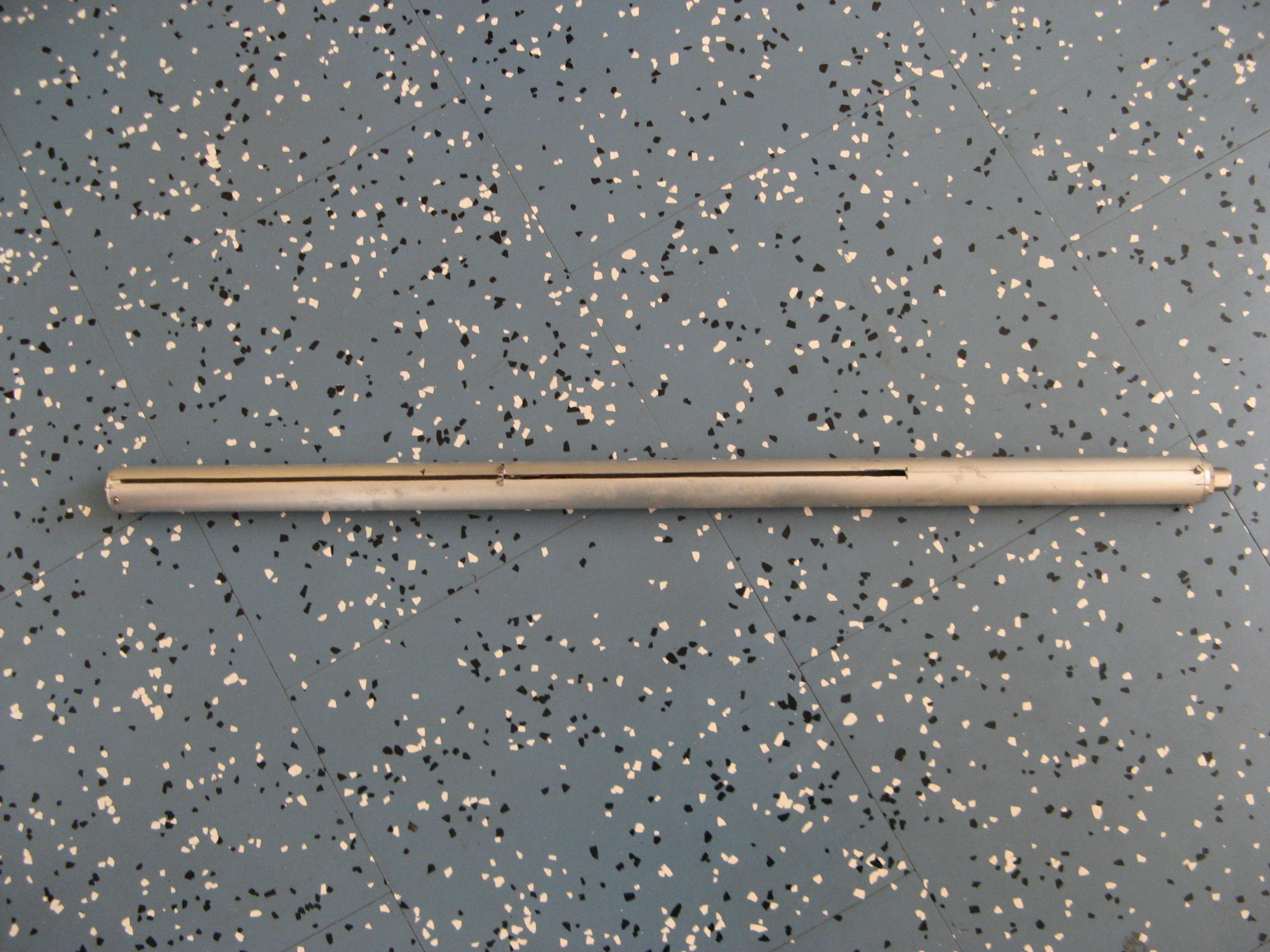

Ännu har Micke SM6VJA inte tagit semester. Han har skickat en bild på den Alford-slot antenn som skall användas för 1296 MHz. Han skall mäta på antennen i veckan för att se om resonansen träffade rätt... Sen återstår att hitta lämpligt avloppsrör som radom. Det blir test i mikrovågsugn så att röret inte äter effekt
SK2SHF - FURA's nya fyr för 23 och 13 cm är QRV. (2009-11-21)
Det är den första fyren i SM2-distriktet på dessa frekvenser. Det är FURA-medlemmen Micke SM6VJA som är pappa till fyren. Fyren är nu placerad på Sodapannan i Obbola (KP03DQ) som ligger längst ut i kustbandet utanför Umeå. Höjden är 63 m över mark och 68 m meter över havsnivån. Andra som deltagit i projektet är SM2DCU Olof, SM2FUM Torgny och SM2SXI Janne. Förhoppningen är att fyren skall vara en bra konditionsindikator samt att få fler att rotera sina antenner norrut!
Fyren QRT efter kort tid (2010-01-20)
Fyren SK2SHF är tyst av någon anledning. Mer besked kommer på hemsidan så fort vi får åtkomst till fyren. Efter någon vecka fick vi veta anledningen. Ägaren av vårt fyr-QTH installerar egen radioutrusning;(bl.a. radiolänk). Under installationstiden vill man ha fyren avslagen! Fyren har ännu inte tagits i drift eftersom installationen inte är färdigställd. Det kommer att visa sig att trots skriftlig tillstånd så får vi inte sitta kvar. Tråkigt på det arbete som är nedlagt!
Ny antenn till 13 cm fyren SK2SHF (2010-05-09)
Idag har jag och SM2SXI monterat upp en LAN-parabol för 13 cm fyren SK2SHF Som vanligt blev det mer arbete än tänkt och tiden gick fort. Vi fick plocka ner en annan antenn som inte används längre för att kunna nyttja fästet från den antennen. Den nya 13 cm antennen sitter ca 55 m över marken och i ca 190 grader. Antennen för 23 cm är fortfarande samma rundstrålande. Vi har även bytt antenn och position för APRS digipeatern, så det ska bli intressant att se om störningen på R5 upphör. Som vanligt när man pysslar med antenner på hög höjd så tog arbetet längre tid än beräknat. Vi började vid 10-tiden och var klara framåt 17-tiden. /Rickard SM2RIX
