- Skriven av SM2DCU
Varning! Kraftiga störningar från JULA Anslut LED Strålkastare.
Att man aldrig lär sig undvika billiga Kinaprodukter!
Denna lilla 6 W LED strålkastare genererar störningar och brum via el-nätet som t.o.m. dämpar mottagningen på en vanlig radiomottagare för FM. Jag misstänker att en del andra liknande strålkastare från JULA och andra lågprisbutiker uppvisar samma problematik.
Avstå från köp av dessa lampor. Välj noga, köp kända kvalitetsfabrikat och testa lamporna innan du monterar eller använder dom för kommande vintermörker. TYVÄRR så köper väl andra i vår omgivning dessa armaturer, ovetande om de störningar och brusmatta som amatörer får lida ännu mer av. Jag kommer att återlämna och reklamera mitt inköp pga den höga störnivån.
- Kontaktinformation
- Skriven av SM2DCU
En "vanlig" Dipolantenn är väl känd för de flesta amatörer. Coaxialdipolen är däremot kanske lite bortglömd bland många amatörer. Det är en antenn som fungerar utmärkt från låga VHF- till höga UHF-bandet. Konstruktionen är billig och enkel att knåpa ihop som egenbygge. Antennmonteringen kan ges olika utföranden, från att bara hänga fritt, sitta på en träbom eller varför inte montera in dipolen i ett elektriker- eller avloppsrör.
Det finns flera beskrivningar på Internet. En beskrivning finns HÄR!
- Kontaktinformation
- Skriven av SM2DCU
Här är en 23 minuter lång engelsk introduktion till de huvudsakliga funktionerna i ICOM's nya IC-7100. En tranceiver med alla trafiksätt inkl. D-Star som täcker kortvågen samt 50/70/144 och 430MHz.
- Kontaktinformation
- Skriven av SM2DCU
Elecraft KXPA100, ett externt 100 Watt slutsteg finns nu för beställning. En kraftfull liten kompis till KX3 och andra portabelriggar. Priset för en modulär byggsats är satt till $ 700.
För övrig information se länk: https://elecraft.com/products/kxpa100-100w-amplifier-with-optional-internal-atu
- Kontaktinformation
- Skriven av SMODB
Här kommer en bild och en länk till ett STORT PA bygge. Önskar att det var mitt slutsteg, men ej!
Fler fina bilder finns i artikellänken.
https://coolingit.wix.com/md10kw
73 Peter/sm2odb
- Kontaktinformation
- Skriven av SM2DCU
David Windestål styrde ett 433 MHz radiostyrt plan utrustad med en 1 W 1.2 GHz TV sändare till en höjd av 30 km över Sweden. Videosändaren för styrningen är en 1 W Lawmate som ligger på 1258 eller 1280 MHz. Fjärrstyrningen av glidplanet ordnades genom användning av en 100 mW 433 MHz sändare ansluten till ett 7 W slutsteg strypt till 2 W som matar en4 el Yagi.
Titta på rymdglidaren - "FPV to Space and Back"!
Läs en beskrivning om projektet på:
http://rcexplorer.se/projects/2013/03/fpv-to-space-and-back/
- Kontaktinformation
- Skriven av SM2UVU
Jag har hållit på att försöka skapa terrängprofiler. Har letat runt på webben och hittat allt möjligt och omöjligt. Hittade till sist följande hemsida med riktigt bra finesser.
https://www.geocontext.org/publ/2010/04/profiler/en/
Den sidan kanske hjälper fler som håller på och exprimenterar med vågutbredning och täckningskartor, där man behöver terrängprofil som indata. Går att få ut den i CSV format direkt.
- Kontaktinformation
- Skriven av SM2DCU
 |
Den observante har säkert sett annonserna om TV-mottagardonglar till salu, som senaste tiden annonserats på de välkända auktionssiterna.
Det är tilltalande att få följande möjligheter för ett pris på under 300 kr.
|
| Allt av ovanstående är möjligt genom att använda denna digitala TV USB dongle! | |
- Kontaktinformation
- Skriven av SM2SUM
För den som kanske inte alltid har möjlighet att lyssna på alla band, så kan jag rekommendera den heltäckande mottagaren på Twentes universitetet i Holland. Mottagaren täcker alla band och moden upp till 30 Mhz inkl kortvågsbanden.
Vissa webläsare blockerar JavaScript men i bla Firefox och Internet Explorer fungerar det utmärkt. Man måste dock godkänna frågan om tillåtelse att köra JavaScript 2-3 gånger (vattenfall, ljud och Java versions test ). Ta en titt och lyssna på stationer som du aldrig hört eller kolla hur dina egna signaler låter.
- Kontaktinformation
- Skriven av SM2DCU
RemoteRig har gjort det igen!
Det vill säga SM2O har tagit fram ännu en fin produkt till oss radioamatörer.
Det är en Internetstyrd Antennswitch med beteckningen "Antenna Switch 1269". All info om den finns på den här länken på RemoteRigs hemsida. Micke SM2WMV med sin conteststation SJ2W har ett finger med i själva HF-konstruktionen av switchen. Det finns verkligen duktiga grabbar inom 2:a distriktet.
- Kontaktinformation
- Skriven av SM2DCU
|
|
- Kontaktinformation
- Skriven av Administrator
Icom presenterade även en ny dual-band D-Star handapparat ID-51E vid Tokyomässan.
Det är en vidareutveckling av ID-31E.
- Kontaktinformation
- Skriven av SM2DCU

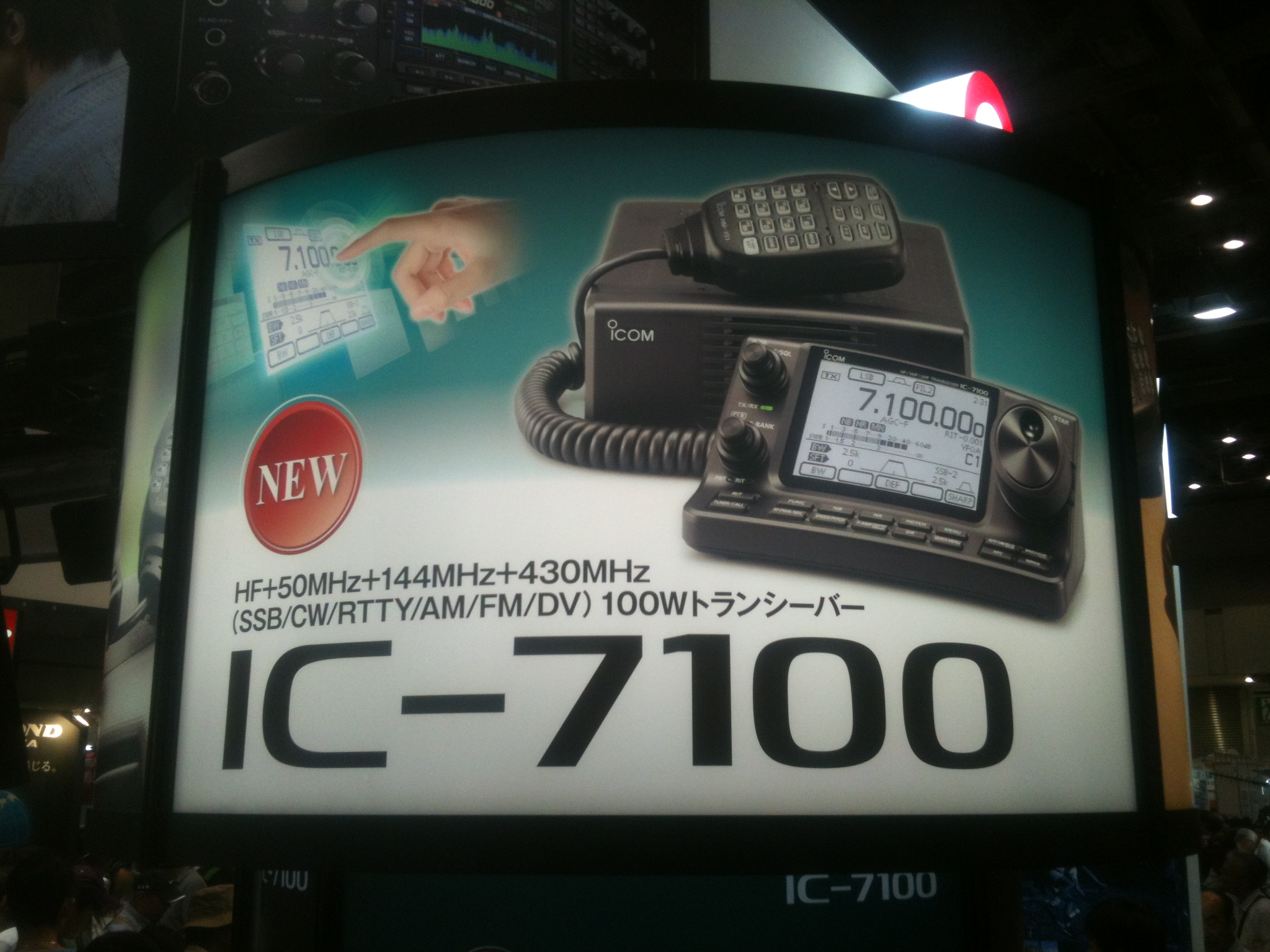

Mr RemoteRig alias Micke SM2O har bidragit med en riktig flashig nyhet idag. Det är Icom som vid Tokyo Ham Fair har lanserat IC-7100.
Den första transceivern med touch screen. Går från HF till 70 cm. Även D-Star och kommar att passa bra med remoterig.
Mer info om IC-7100 finns på http://www.icomuk.co.uk/News_Article/3508/17675/
- Kontaktinformation
- Skriven av Administrator

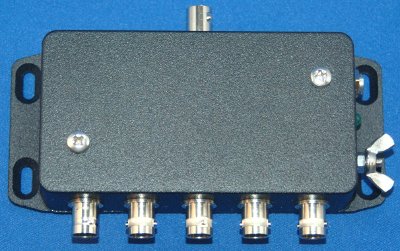

Cross Country Wireless har deras första HF/VHF/UHF Multicouplertill försäljning.
Det är en antennfördelare med förstärkare som kan dela en antenn med upp till fem mottagare. Den medger äver åsk- och överspänningsskydd på antennporten. Bandbredden ligger inom -3dB mellan 1 till 400 MHz och IP3 siffrorna uppges vara 40 dBm. Isolationen mellan mottagarutgångarna typiskt bättre än 50 dB.
Mer info finns på https://www.crosscountrywireless.net/multicoupler.htm
- Kontaktinformation
- Skriven av SM2JCG
 |
 |
 |
 |
- Kontaktinformation
- Skriven av SM2JCG
 |
 |
 |
 |
 |
 |

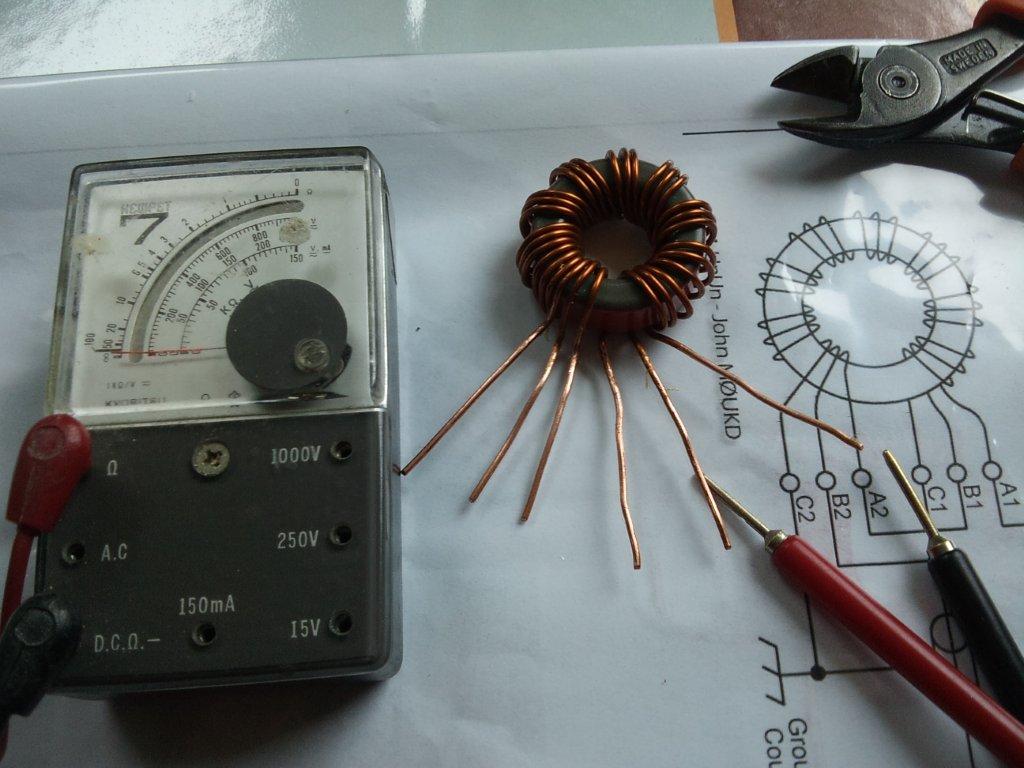

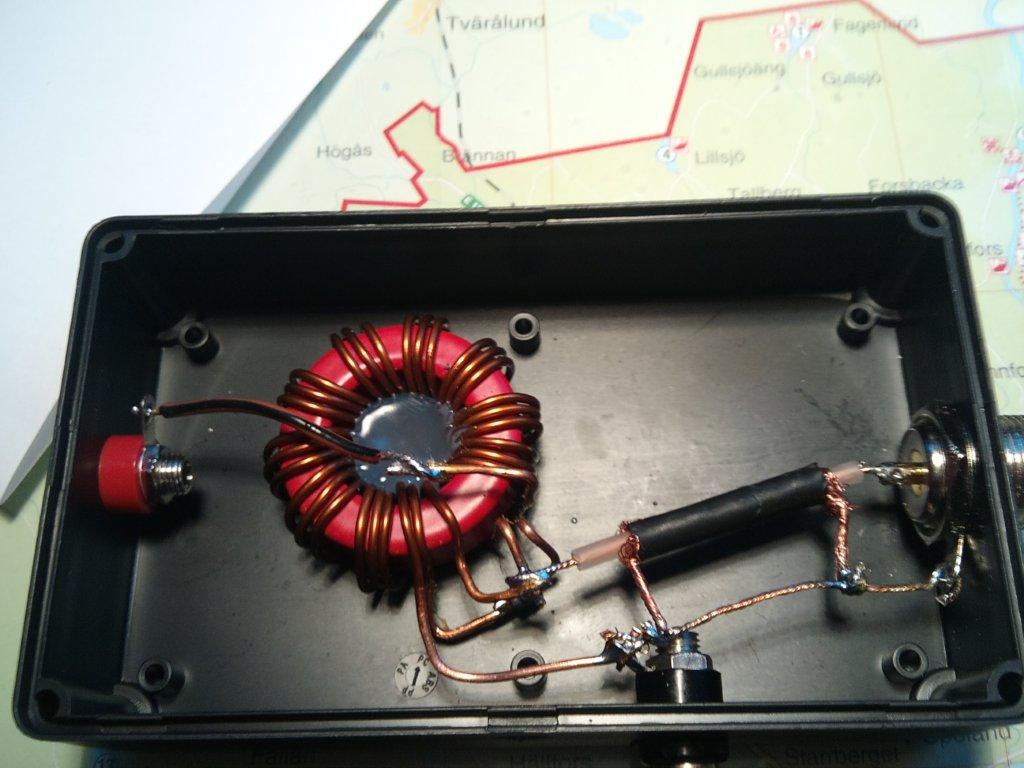

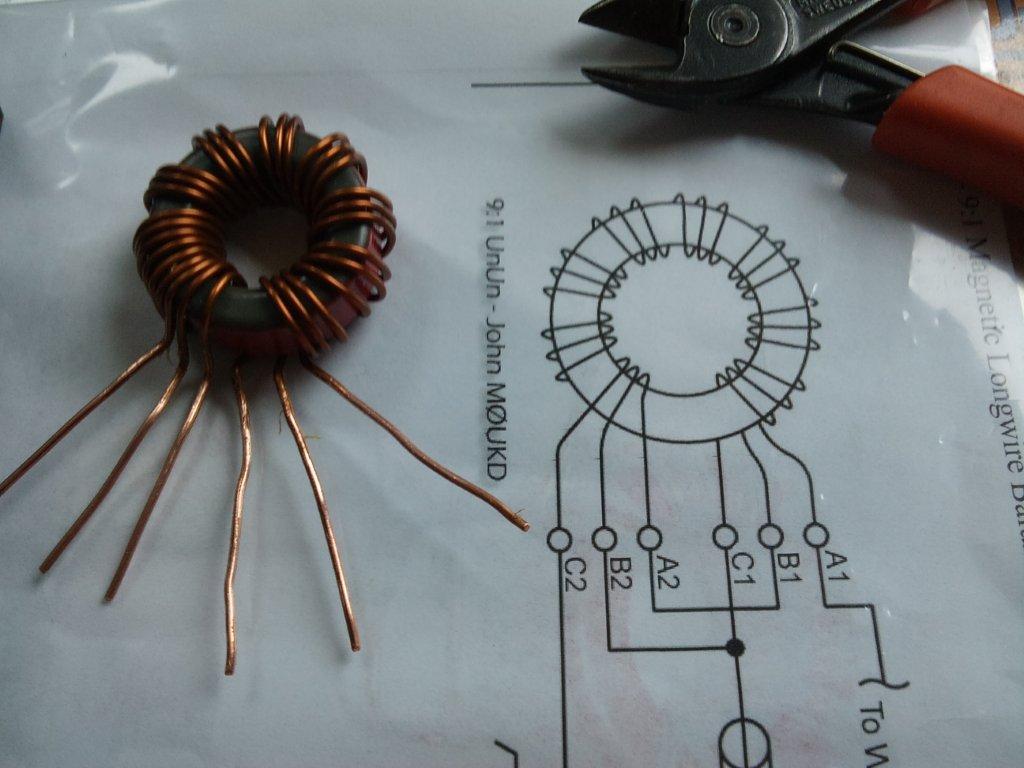

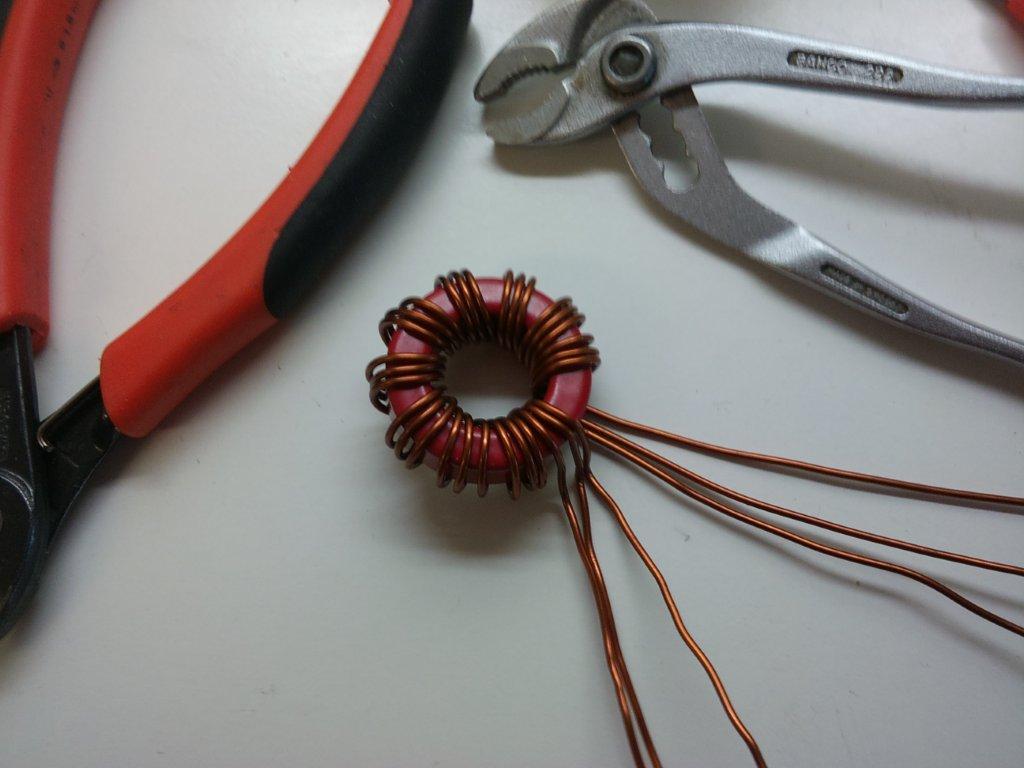

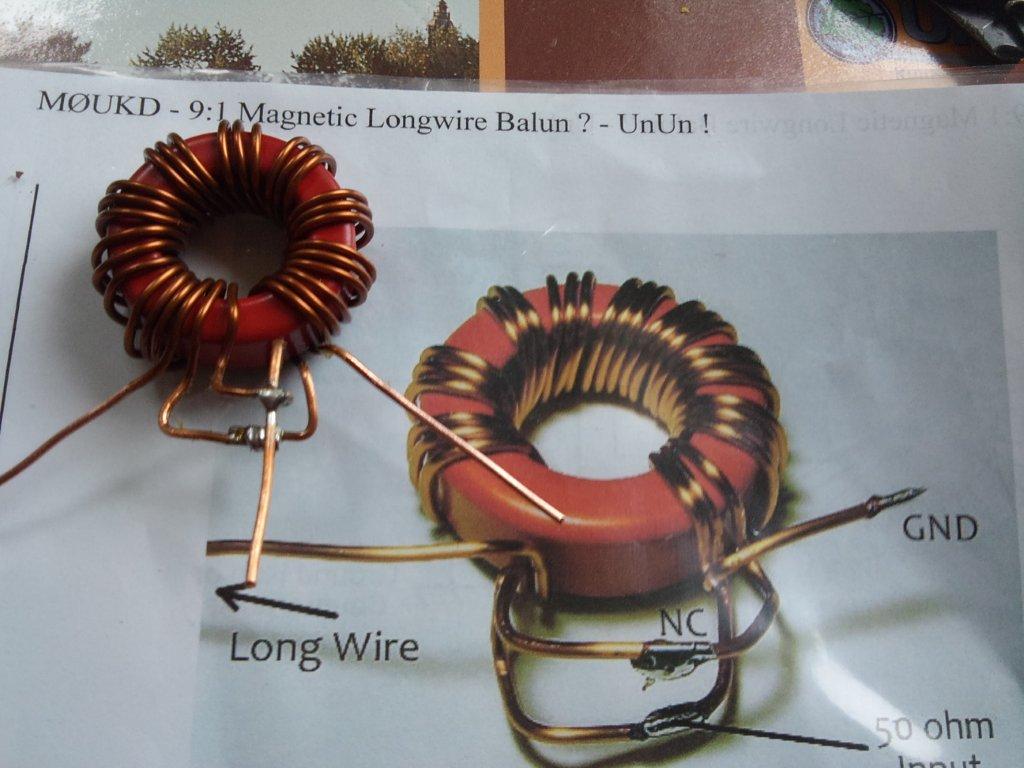

Det kom en regnvädersdag och dåååååå - äntligen! Jag tog fram ringkärna och koppartråd. Började tillverka den 9:1 balun, egentligen en Un-Un som jag gruvat hela våren för. Den visade sig vid praktiska prov mot en trådantenn fungerar alldeles utmärkt. Vill du oxo nyttja en av alla dessa regndagar till att linda din egen balun så borde ovanstående bilder tala för sig själva. Lycka till!
- Kontaktinformation
- Skriven av SM2SUM
Varför hamnade min G5RV i längst in förrådet ?
För ett tiotal år sedan hade jag en multibandsantenn en s.k. G5RV uppsatt på mitt vinterqth i centrala stan. Antennen följde med i ett julerbjudande vid köp av en ny rig. Jag hittade igen den när förrådet i sommarstugan utsattes för storstädning. Mycket störningar gjorde att antennen var svår att utvärdera i staden men jag minns den inte som något att skryta med.
Antennen sitter nu fritt på 12 meters höjd och horisontellt för att provas och mätas upp. Benen är ca 2x15,5 meter och längden på stegen är omkring 10 meter. Mätningen är gjord på kortvågsbanden 80-10 + 6 meter.
- Kontaktinformation
- Skriven av SM2DCU

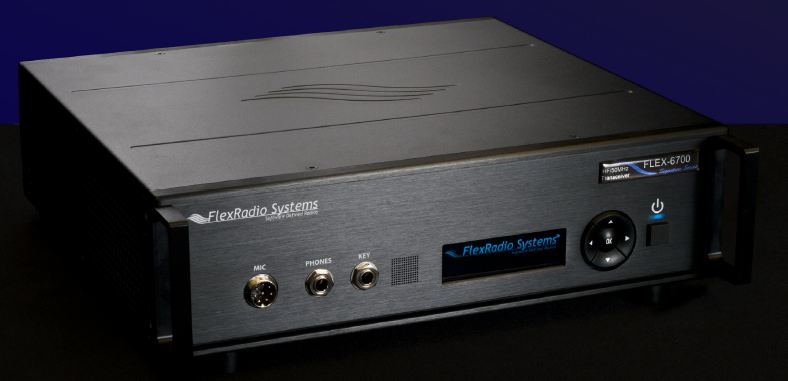

FlexRadio visade upp sin nya 6000-serie på Hamvention. Lägg den här bilden på minnet. Det är en nog en typisk bild av hur kommande generationer transceivrar kommer att se ut. Så blir det om man använder SDR-teknik och dator för att sköta signalbehandlingen. Tråkigt? Javisst, men handen på hjärtat. Hur många contesters och mycket aktiva amatörer har inte redan ställt tangentbordet och skärmen på hedersplats och transceivern i ett lite avskilt hörn? Frågan är om den genomsnittsamatören är beredd att lägga en eller ett flera månadslöner på en svart låda?
FlexRadio 6000-serien annonseras i tre versionen. FLEX-6500 och FLEX 6700 HF/50 MHz transceivrar samt FLEX-6700R som endast ör en mottagare.
Den intresserade kan läsa mer i Broschyren på 6000-serien (3 Mb)
- Kontaktinformation
- Skriven av SM2DCU
|
SM2O skickade bilder från Dayton på de nya riggarna från Yaesu och Kenwood. Konkurrensen och utbudet av fina transceivrar från de Japanska tillverkarna ökar allt mer. |
|
 |
|

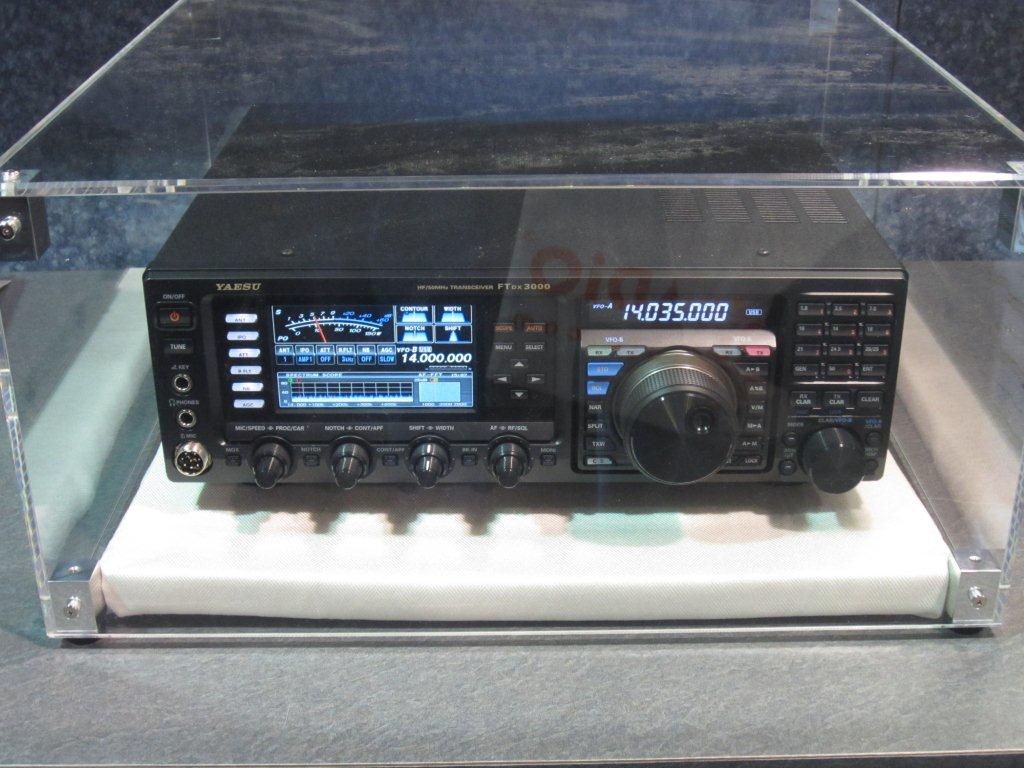

| Yaesu FTDX3000 . För tekniska data se broschyr (3 Mb pdf). | |
 |
 |
| Yeasu FTDX3000 | Kenwood TS-990 |
- Kontaktinformation
- Skriven av SM2DCU

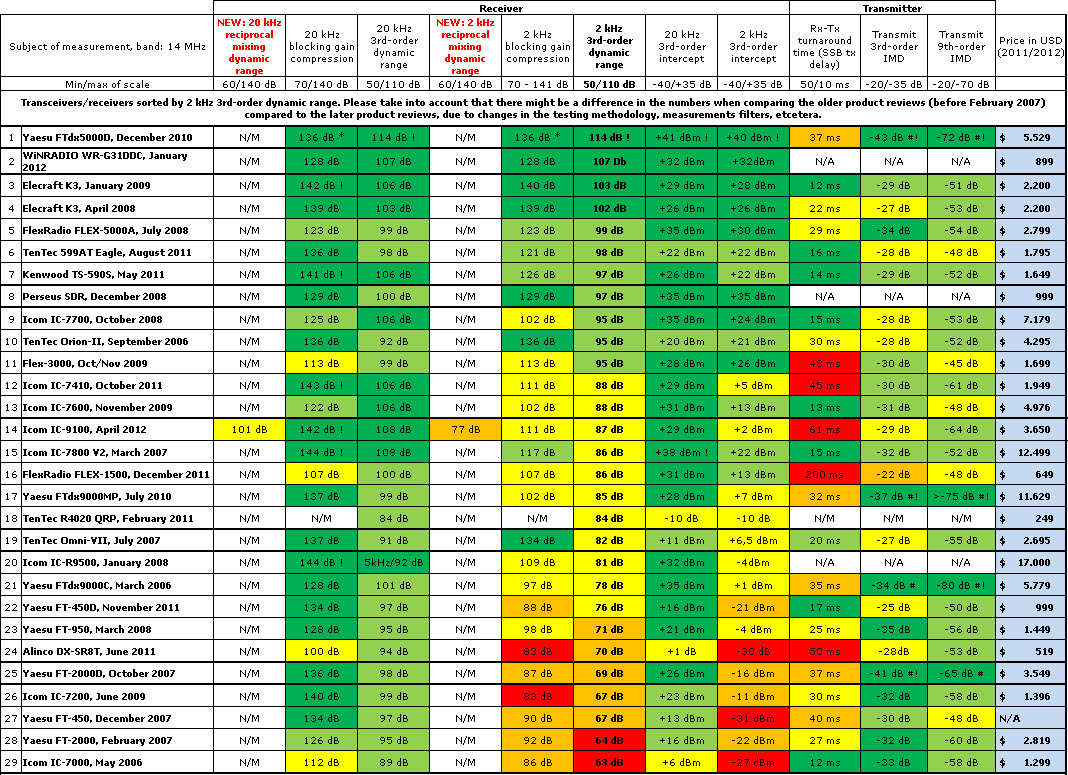

Är du intresserad av tester på HF transceivrar och mottagare gjorda av ARRL testlab?
Då kan du få en snabb överblick i tabellform av betydelsefulla parametrar på följande länk:
https://www.remeeus.eu/hamradio/pa1hr/productreview.pdf
- Kontaktinformation
- Skriven av SM2DCU
|
|
De få som är förunnande ett besök på Dayton Hamvention nu i maj, kommer i vanlig ordning att få se trevliga nyheter. Alla övriga får hålla ögonen öppna för nyheter som sprids på nätet. En nyhet blir TEN-TEC 539 som annonserades redan hösten 2011. På Dayton kommer den att demonstreras fullt fungerande och princip färdigt utförande. Lite mer info från John Henry (Ten-Tecs mjukvaruingenjör) finns att läsa på hemsidan, QRPer. |
Några data:
|
|
- Kontaktinformation
- Skriven av SM2DCU

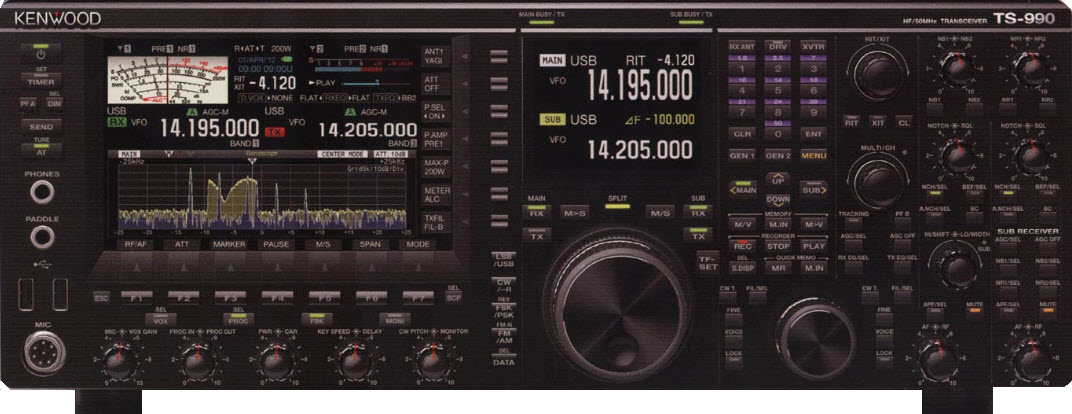

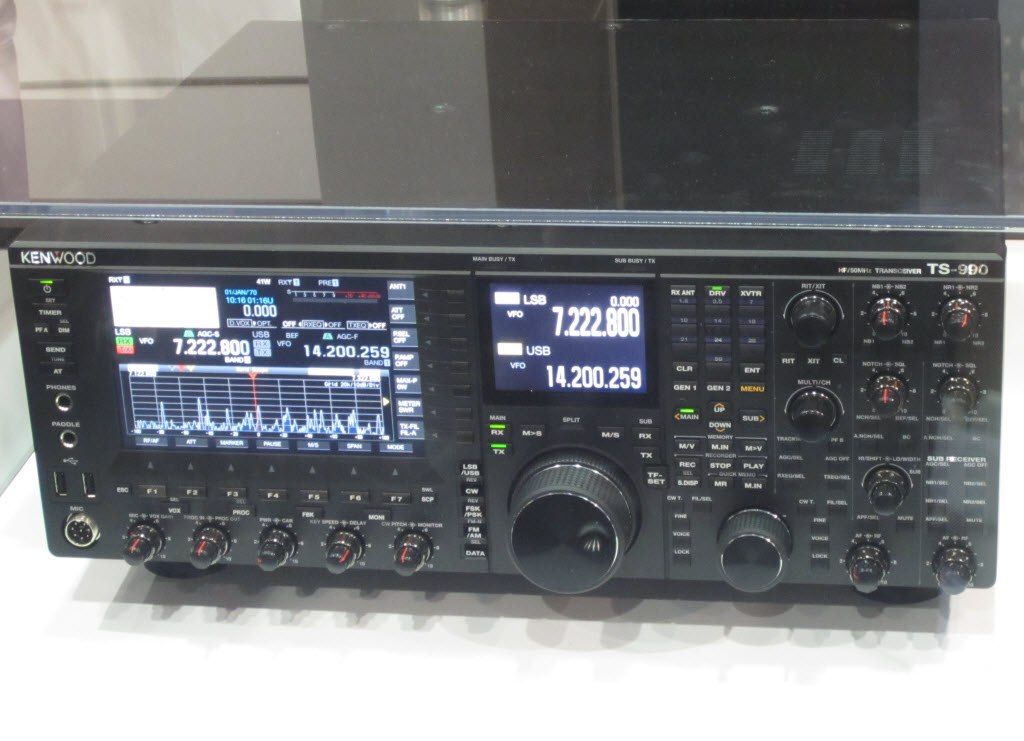

Första bilden på Kenwoods nya flaggskepp TS-990S.
Kenwood är inte känd för att komma med nyheter speciellt ofta. För några år tillbaka så var Kenwood nästan uträknat. Många spådde att Kenwood inte skulle ta fram några nya fina HF-riggar. Men under 2010 annonserades TS-590 och nu kommer deras nya flaggskepp, KENWOOD TS-990S.
Enligt Kenwoods hemsida så kommer en TS-990S prototyp att visas upp vid Dayton Hamvention 18-20 maj 2012. Den kommer även att visas upp på HAM RADIO 2012 i Friedrichshafen (22-24 juni) och vid Ham Fair 2012 Tokyo (25-26 augusti. Det innebär att den som vill köpa denna station, kanske får vänta fram emot 2013 innan den finns att köpa på marknaden.
- Kontaktinformation
- Skriven av SM2DCU

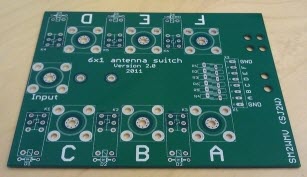

| Mikael SM2WMV har designat några olika typer av kretskort till antennomkopplare som han säljer. Det är bara kretskorten som han säljer. Övriga komponenter får man hålla själv. Det finns mer information hans hemsida, inkl byggbeskrivningar, bilder, komponentlistor mm. https://www.sj2w.se/contest/?page_id=1542 |
|
 Kretskort till antennomkopplare Mikael Larsmark SM2WMV Telefon: 070-242782 |
Det finns kretskort för:
|
- Kontaktinformation
- Skriven av SM2DCU
Roy kommer säkert med info om nya stationen och förklaring i något av sina kommande nyhetsbrev.
- Kontaktinformation
- Skriven av SA2BRJ
Har pysslat lite med QRSS-beacons för 30-metersbandet (10.140000-10.140100 MHz).
Sändarna sänder normalt på mellan 10 och 100mW.
Mottagning sker genom att att göra frekvensanalys av det smala spektrumet (100Hz) och genom bildanalys avläsa de svaga signalerna.
Analysen görs normalt genom att koppla sin mottagare till datorns ljudkort och med speciella program analysera ljudet.
Signalerna kan vara svåra att läsa direkt men genom att lägga flera bilder ovanpå varandra kan en signal läsas ganska enkelt.
Det finns ett flertal olika sätt att modulera sin signal.
Den vanligaste är att man kör frekvens-shiftad CW (den högre frekvensen är "på" och den lägre "av"). Skillnaden mellan hög och låg är oftas så låg som 5-10Hz vilket gör att ganska många signaler ryms i det smala spektrumet på 100Hz.
Men även långsam CW och mer exotiska sätt att modulera sin signal förekommer (Se G0PKT för ett antal olika exempel).
Jag har snappat upp signaler från G, PA, LA, OH och SM med min dipol som sitter monterad på vinden hemma.

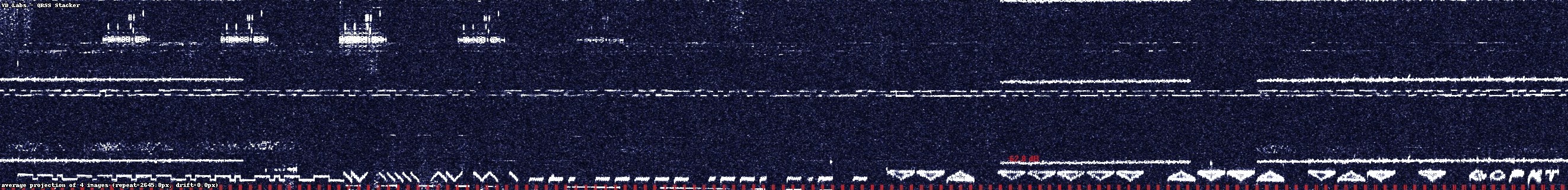

Bifogar lite exempel på hur det kan se ut.
- Kontaktinformation
- Skriven av SM2DCU
En amatörvariant av hoppborg. Det är samma princip, en fläkt som blåser luft för att hålla den upprätt. I USA krävs 110 V och 9,5 A för att det skall fungera. Det verkliga användningsområdet skulle väl vara på en slätt eller åkermark utan träd. Men då måste man ha tillgång till 110 eller 220 Volt och nästan 1 kW effekt för att hålla den upprätt. När den väl är uppblåst så bär den ca 5 kg last. Ham Tower blir nog inte någon storsäljare bland svenska hams. Men en rolig idé som jag inte kunde låta bli att visa på hemsidan. LTA projects hemsida med mer information: https://www.ltaprojects.com/ham.htm
- Kontaktinformation
- Skriven av SM2WMV (SJ2W)
Jag har lagt in på SJ2W:s sida en del där det finns bilder på SO2R (Single Op 2 Radios) shack runt världen. Jag brukar tycka sådana bilder är oerhört inspirerande, speciellt när man själv funderar på att bygga om så kan man få mycket inspiration. Det finns även en del riktigt dåliga exempel på hur man inte ska göra. Genom att klicka på bilderna kan man få se vems shack det är.
https://www.sj2w.se/contest/?page_id=1457
Jag har valt att begränsa det till endast SO2R shack, men om intresse finns kan jag ju alltid skapa en del för vanliga radioshack också.
- Kontaktinformation
- Skriven av Administrator
Mark Demeuleneere ON4WW har en användbar hemsida med ljudklipp som visar många olika fall av störningar som han hanterat genom åren. Ljuden täcker det mesta från statiskt regn till Plasma TV och LED-lampor. Länk: ON4WW EMI - RFI page https://www.on4ww.be/emi-rfi.html
- Kontaktinformation
- Skriven av SM2DCU

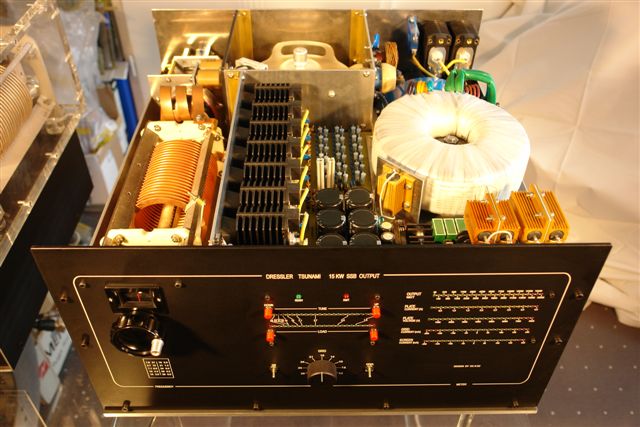

Project Tsunami - ett 15 kW slutsteg med 4CX10000D
Burkhard DF5XV har tillbringat 3 år av arbete med sitt lite annorlunda hembygge. Ett PA som med 100 W drivning ger respekingivande 15 kW eller 21 dB gain. Trots effekten så är konstruktionen anmärkningsvärd kompakt och ett elegant stycke ingenjörskonst.
Mer om steget och många bilder finns på https://www.dc9dz.de/en/index.html
- Kontaktinformation
- Skriven av SM2DCU
Peter SM0NTR har tagit fram ett interface till Standard Radio CR91. En mottagare. Han har tillverkat ett styrkort till denna äldre men utmärkta kommersiella mottagare. Det möjliggör att man kan styra CR91 från en dator med hjälp av HamRadioDeluxe. Kortet är 4 x 7 cm och består av en 9-polig DSUB kontakt som ansluter mot CR91. I andra änden sitter en USB kontakt som också strömförsörjer kortet. På kortet finns en liten microcontroller och några få kompoenter. Interfacet simulerar en ICOM IC-703 och kommer upp som en COM port i datorn. Det gör att man kan styra radion lokalt eller via internet med HamRadioDeluxe.
Ett färdigtmonterat kort kostar 650:-. Då ingår ingen låda för att hålla ner priset. Det är bara att ansluta och installera några filer i HRD som ligger på medföljande CD.
